電磁感應加熱烘干機應用方案項目方案書

方案書類型：項目負責人：

工程負責人：劉祖寶

技術負責人：劉幸福

時間：2023年2月14日

一、 客戶要求

1、在已經加工生產的熱烘干窯，加裝電磁感應加熱對設備加熱，加熱窯的管道外徑φ1.6米，長 16米 。工作旋轉狀態下，對烘干窯進行加熱。溫控控制在攝氏320度以下，

2. 在旋轉下，做成半弧形線盤對烘干加熱，設計加熱總長度15米，總功率1000kw。

整套1000千瓦價格預算報價

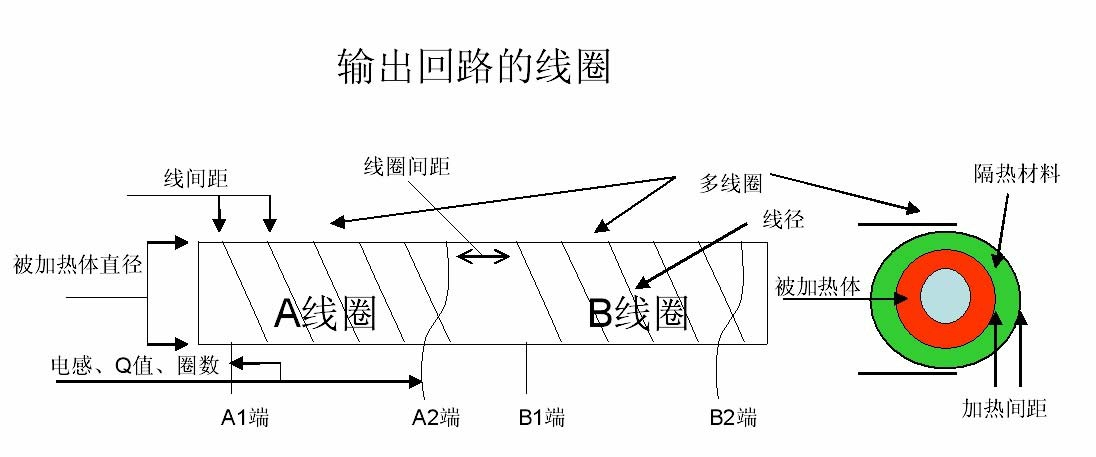

以下電磁感應加熱原理與控制方式

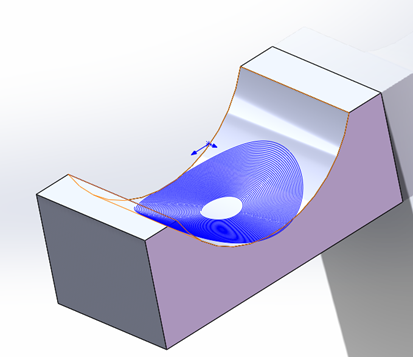

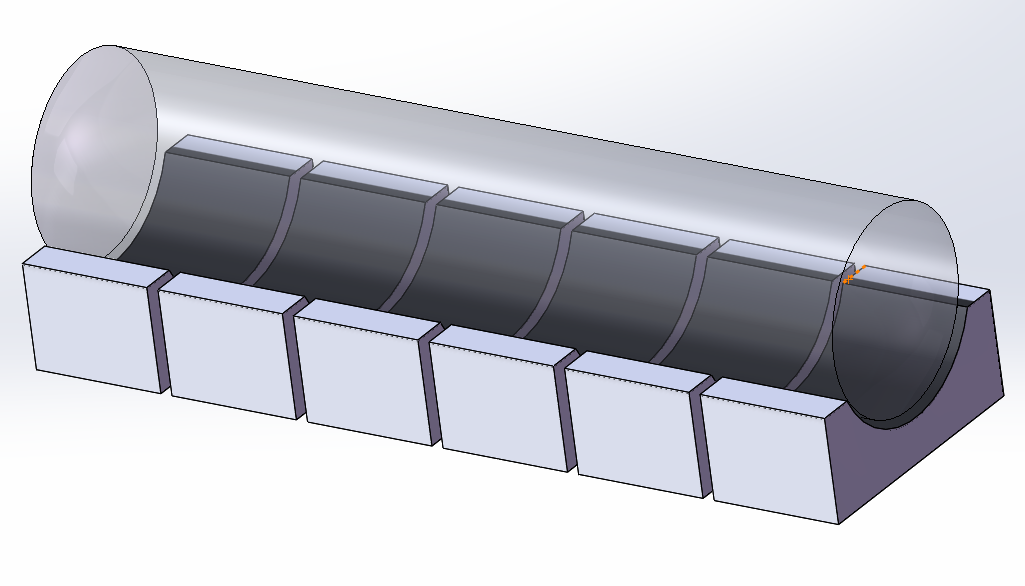

加熱體示意圖

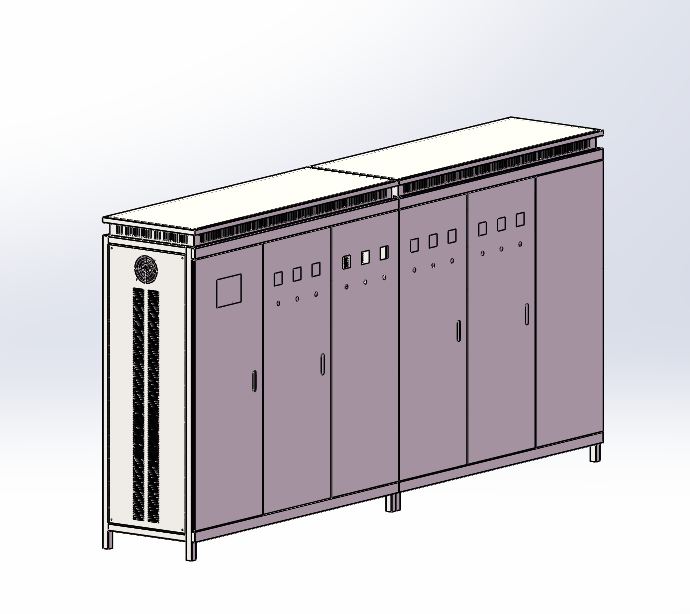

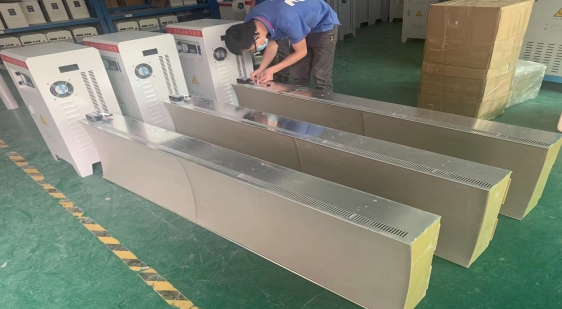

線盤與配電柜示意圖

電磁加熱產品主要性能概述：

1、輸入電壓/頻率范圍：；三相：310V～450V/50～60HZ，恒功率輸出；

2、適用環境溫度：-20℃～50℃；

3、適用環境濕度：≤95％；

4、啟動時間：＜1S；

5、電熱效率轉換：≥93％，由于運用了無相差頻率跟蹤控制電路，使控制器工作在諧振點附近，機器損耗小，功率大，熱效率；

6、使用壽命：≥50000Hrs；

7、具有線圈空載、線圈短路等保護功能，功率過載保護：≥130%瞬間保護，過流保護時間：≤2 uS；

8、IGBT 過溫保護：≥85℃；

9、工作頻率：10～30KHZ；

10、10、 應用模式：開放式應用平臺；全橋工作模式：基于 AVR 的全數字化鎖相跟蹤控制技術；全橋工作模式：基于 AVR 的全數字化移相控制技術；

11、 功率調節范圍：30～100%，數字化無級調節，根據需要自己調節，靈活使用；也可以根據客溫度控制更加精確；

12、 全橋式串聯諧振：抗干擾能力超強，可以在同一大型生產車間數十上百臺機上同時疊加數十片、功率達 2000KW 以上互不干擾

13、 內部具有先進的無相差頻率跟蹤控制電路，使控制板在超寬電壓、超寬電感量范圍下穩定工作；

14、  具有軟啟動加熱/停止模式：完全電氣隔離，可以與固態繼電器（或接觸器）控制端口并合使用；

15、 具有多板連機功能：在特定場合應用時用一個控制開關可以控制多塊板子同時工作/停止，應用非常方便；

16、  線圈與負載的距離要求不嚴格：在塑料機節能應用中，管道外表包有一層保溫棉，市面上有很多產品對這層保溫棉要求很高，有時安裝起來拆了又裝，裝了又拆，效率極低，很難推廣使用，我們的產品對這個距離 0～25mm 都可以安全穩定工作；

17、  判斷電感量方法極其簡單：用我們配套的專用顯示器可自動測試輸入/輸出電流、工作頻率、PWM 值、IGBT 溫度就可以判斷電感量是否在正常工作范圍；

18、  可以制客戶需要的控制功能。
