電 磁 加 熱 技 術操作說明書

使用前，請詳細閱讀此說明書

電磁感應加熱技術

隨著科學技術的不斷發展，節電技術層出不窮，電磁加熱技術是眾多節能技術中的一種。由于電磁加熱節能技術發展較晚，目前尚處于起步階段，很多人對此不甚了解，現針對電磁加熱技術在塑料機械上的應用有過較為細致的研究，在此作簡要介紹。

  在我們的生活和生產活動中，很多時候都要用到加熱。而電加熱又是為普遍的方式。而在電加熱這種方式中又以電阻絲/石英加熱較為普遍。但是電阻絲/石英加熱，其熱效率很低，并且還有很多其它方面的缺點。目前,在塑膠工業生產中需要廣泛用到電加熱,而且百分之九十以上使用的是電阻絲加熱方式,這種加熱方式,主要是靠接觸傳導來傳遞熱能,用電阻絲制成的各種加熱板、圈只有一個面接觸到需要加熱的部位，這又造成了很大一部分熱能耗散在空氣中了。

  節能節電，首先我們要強調的是節約而已，它不能創造出新的能源。通過上面的介紹我們可以了解到目前在塑料行業我們節約的潛能就是耗散在空氣中的那部分能源，理論上講傳統的加熱圈里外各傳遞一半的熱量，那么我們說耗散在空氣中的也就是50%，所以說理想狀態下的節電率也就是50%，但是我們都知道，任何事情都不可能是一個的狀態，所以也就是不可能有50%，所以我們說正常情況下的節電率應該是40%左右。

現階段市場上的塑膠機械所用的加熱方式普遍為加熱圈加熱，通過接觸傳導方式把熱量傳到料筒上，只有緊靠在料筒表面內側的熱量才能傳到料筒上，這樣外側的熱量大部分散失到空氣中，存在著熱傳導損失，并導致環境溫度上升。另外電阻絲加熱還有一個缺點就是功率密度低，在一些需要溫度較高的加熱場合就無法適應了。我們節能的電磁加熱技術是通過電磁感應原理使金屬料筒自身發熱，并且可以根據具體情況在料筒外部包裹一定厚度的隔熱保溫材料，這樣就大大減少了熱量的散失，提高了熱效率，因此節電效果十分顯著，可達30%～75%。因為電磁加熱線圈本身并不發熱，而且是采用絕緣材料和高溫電纜制造，所以不存在著像原電熱圈的電阻絲在高溫狀態下氧化而縮短使用壽命的問題，具有使用壽命長、升溫速率快、無需要維修等優點，減少了維修時間，降低了成本?，F(xiàn)已被廣大的塑料制品企業使用，大大的降低了企業的生產成本。

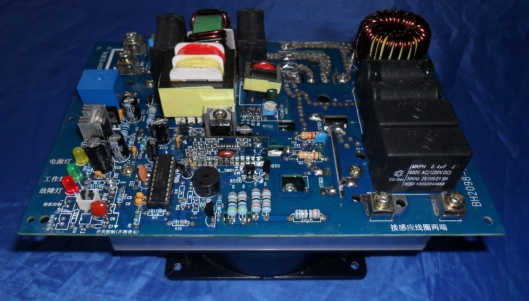

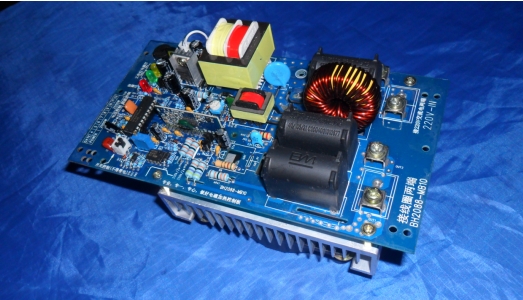

2.0-2.5KW電磁加熱器說明書

一、2.0-2.5kw加熱器主要技術參數：



1：外形尺寸：194*105*110（長*寬*高）

2：工作電壓：220V  電流10-11A

3：功率（可調）：2100W-2500W

4：負載電感量：140uH（用勝利牌的BICTOR6243+電感表測量）

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9：浪沖保護-+1500V

10：抗雜波干擾:4000V

11：感應線圈到發熱體的安裝距離20mm（保溫棉壓緊后加上環氧板的厚度）

12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于6厘米。

13：4平方線，大概有效長度12-14米，電感量只是一個參數，實際上要測進線電流（出廠一調試好）



可以用電感表（勝利牌6243）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。）



二、線圈的制作：

1、在料筒上包裹好保溫棉。

2、用高溫繃帶扎緊，使保溫棉的厚度保持在17—20mm左右。

3、在包裹好的料筒上面纏繞電磁線，纏繞的電磁線應盡量緊密。繞線長度12-14米左右，2.5kw的輸入電流為10-11A，當纏繞的14米高溫線后電流大于11A的時候應該在料筒上多繞幾圈，當纏繞的14米高溫線后電流小于11A的時候應該在料筒上少繞幾圈。用這個方法來調試?yán)@線的長短。注意：線繞完了以后不要直接把線剪斷，因為要調試一下輸入電流的大小，只有調試到輸入電流為10-11A差不多的時候再減掉多余的高溫線。（電流控制在11A內）



三、接線說明

1、三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮。“故障燈”燈滅。當發電路發生故障時“故障燈”燈在閃亮。

2、電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、 線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。



4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個接頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

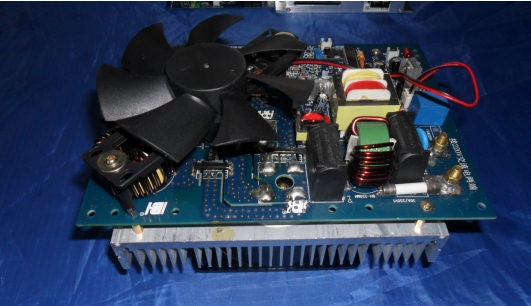

3.0-3.5kw電磁加熱器說明書

一、3.0-3.5kw加熱器主要技術參數



1：外形尺寸：207*138*115（長*寬*高）

2：工作電壓：220V

3：功率（可調）：2500W-3500W

4：負載電感量：120±10uH（用勝利牌的BICTOR6243+電感表測量）

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9：浪沖保護-+1500V

10：抗雜波干擾:4000V

11：感應線圈到發熱體的安裝距離18mm（保溫棉壓緊后厚度）

12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于5厘米。

13:電流14-16A，6平方線，大概有效長度10-12米，電感量只是一個參數，實際上要測進線電流 （電流已調試好）

再用電感表（勝利牌6243）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。）

二、線圈的制作：

1、在料筒上包裹好保溫棉。

2、用高溫繃帶扎緊，使保溫棉的厚度保持在17—20mm左右。

3、在包裹好的料筒上面纏繞電磁線，纏繞的電磁線應盡量緊密。繞線長度10-12米左右，3-3.5kw的輸入電流為14-16A，當纏繞的12米高溫線后電流大于16A的時候應該在料筒上多繞幾圈，當纏繞的12米高溫線后電流小于14A的時候應該在料筒上少繞幾圈。用這個方法來調試?yán)@線的長短。注意：線繞完了以后不要直接把線剪斷，因為要調試一下輸入電流的大小，只有調試到輸入電流為14-16A差不多的時候再減掉多余的高溫線。



三、接線說明

1、 三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮?！肮收蠠簟睙魷?。當發電路發生故障時“故障燈”燈在閃亮。

2、電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。



1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接

2、通電后切勿自行帶電維修或潑入水

3、注意：散熱器，風扇不可以接地！









5.0KW電磁加熱器說明書

一、5.0kw加熱器主要技術參數：



1：尺寸：219*160*160（長*寬*高）

2：工作電壓：220V

3：功率（可調）：3000W-5000W

4：負載電感量: 65±5uH

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9：浪沖保護-+1500V

10：抗雜波干擾:4000V

11:感應線圈到發熱體的安裝距離15mm（保溫棉壓緊后加上環氧板的厚度）

12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于2厘米。

13:電流20-22A，8-10平方線，大概用9-11米線，保溫棉15-20毫米，電感量只是一個參數，（電流已調試好）

再用電感表（勝利牌6243）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。）

二、接線說明

1、 三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮。“故障燈”燈滅。當發電路發生故障時“故障燈”燈在閃亮。

2、電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小。客戶可自行選用合適隔熱材料，建議采用氈類隔熱材料，便于控制加熱間距。



1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接

2、通電后切勿自行帶電維修或潑入水

3、注意：散熱器，風扇不可以接地！

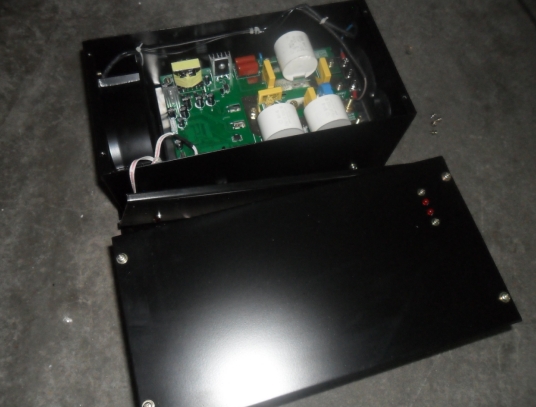

5KW電磁加熱控制器



產品用途： 工業大功率設備節能減排

適用范圍：加熱含磁性金屬材料

一、 產品電氣規格

1、額定電壓頻率：AC 380V / 50Hz

2、電壓適應范圍：350V~420V

3、額定功率：3S- 5P  —   5KW （  7.5A×220V×3）

             3S- 8P  —   8KW （ 12.2A×220V×3）

             3S- 10P  — 10KW （ 15.2A×220V×3）

4、采用方案：硬鎖相半橋串聯諧振方案

5、負載電感線圈參數標準：

  （1）5KW

 纏繞式: 電感量— 275±10 (uH )、  磁距（感應高度）－ 15－25 毫米（纏繞式大約展開線長：31±0.5M  6平方毫米）

 二、環境適應能力

1、溫度：-20℃~60℃；

2、濕度：≤95%

 三、基本性能概述

1、電壓與功率特性：350~420V恒定功率輸出；

2、熱效率≥90%；

3、IGBT正常工作溫升：△F≤15℃ (過熱保護溫度：95℃)；

4、工作頻率：15-25KHz；

5、半橋式串聯諧振；

6、具有軟啟動加熱/停止模式；

7、具有加熱線圈短路保護功能；

8、具有多個線圈疊加功率達120KW以上工作而互不干擾；

9、可連機工作；

10、實物尺寸： 長23cm   寬21.5cm  高10cm

注意事項：

1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接

2、散熱器因不等電位高壓不可短路或接觸金屬外殼

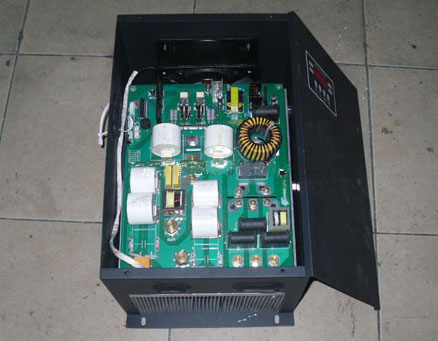

8KW-10KW半橋電磁加熱控制器



產品電氣規格：額定電壓頻率：380VAC   50Hz /60Hz
 電壓適應范圍：300V-450V
額定功率：根據工件加溫要求
工作頻率：14-28KHz  段16-22KHz
安全工作環境溫度：-20℃-45℃;
工作濕度：≤95%
熱效率≥95%
基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
有缺相保護功能
有IGBT過流保護功能
有IGBT過溫保護功能
有加熱線圈短路保護功能
半橋串聯諧振電路拓?fù)?/span>,抗干擾能力強
采用高性能IGBT驅動芯片驅動
自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路精確控制在弱感性區高效率工作
數臺機芯并聯安裝在同一個加熱管上,互不干擾
節電效果好:與目前采用的電熱圈相比,節電可達30%以上
安裝方便:可接桶型和平盤型等等結構方式感應線圈
運行成本低,維修量少,產品保修1年,終生維護
產品尺寸： 機殼長305（帶安裝耳345）*寬155*高170
產品使用所接負載特性：5130號鋼以及45號鋼類和鐵性物質，線圈與工件距離 1.5-3厘米（特殊材料要特殊調試）
8KW所接 鋼質感量約210-230uH, 鐵質220-240 uH， 感應線圈線徑不小于6平方毫米，線長度約26-28米 ，電流12A
10KW所接 鋼質感量約150-180uH, 鐵質160-190 uH， 感應線圈線徑不小于8平方毫米 電流1，線長度約25-35米
注意：電感量只是應用的其中一個參數而已，具體要實測工作電流，通過增減線圈匝數以及長度來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在14-28KHz范圍內，保持加熱到所需溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流有所下降是正常的）
工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮;  綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大
產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中

















15KW-25KW半橋電磁加熱控制器



產品電氣規380VAC   50/60Hz

電壓適應范圍：350V-410V

額定功率：根據工件加溫要求

工作頻率：12-28KHz  段15-22KHz

安全工作環境溫度：-20℃-45℃;

工作濕度：≤95%

熱效率≥95%

基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

有缺相保護功能

有IGBT過流保護功能

有IGBT過溫保護功能

有加熱線圈短路保護功能

半橋串聯諧振電路拓?fù)?/span>,抗干擾能力強

采用高性能IGBT驅動模塊驅動

自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路精確控制在弱感性區高效率工作

數臺機芯并聯安裝在同一個加熱管上,互不干擾

節電效果好:與目前采用的電熱圈相比,節電可達35%以上

安裝方便:可接桶型和平盤型等等結構方式感應線圈

運行成本低,維修量少,產品保修1年,終生維護

產品尺寸： 機殼長370*寬240*高210

產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2.0厘米（特殊材料要特殊調試）

15KW所接 鋼質感量約110-120uH, 鐵質120-130 uH，感應線圈線徑不小于16平方毫米，電流22A(經驗值：直徑20CM料桿30匝線)18-28米

 20KW所接 鋼質感量約100-110uH, 鐵質110- 120uH，電流30A。感應線圈線徑不小于20平方毫米15-25米

25KW所接 鋼質感量約90-100uH, 鐵質100-110 uH，電流37A，感應線圈線徑不小于25平方毫米，線徑可以采用多根并聯獲得(經驗值：直徑20CM料桿26匝線,線長27-29米)

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在12-28KHz范圍內，保持加熱到所需溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）

工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮;  綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大

產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中.

 電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小?？蛻?span style="font-family:宋體;"> 可自行選用合適隔熱材料，建議采用氈類隔熱材料，便于控制加熱間距。

加熱間距：加熱間距為線圈到被加熱體的距離，推薦加熱間距一般為15-20mm

線間距： 不限制線間距，用戶可按實際要求選擇合適的繞制方法。

線圈間距： 兩臺控制器控制的兩個線圈，其線圈間距10cm以上為佳，5cm以下性能輸出功率有所下降。

電感量：電感值要求并不嚴格，能工作在推薦電感值的范圍，建議客戶的電感值主要看輸入功率和工作頻率來判斷。

線徑： 線圈的線徑指導線截面積，是根據輸出功率來匹配的，請參考規格書或根據電工手冊選用。

耐溫： 由于線圈靠近被加熱體，因此我們推薦用戶采用耐溫達250度及以上的高溫線來饒制，同時采用的材料應為防火阻燃；對于部分特殊應用，可能需要的耐溫要高于300度，請用戶自行判斷。

耐壓： 線圈兩端電壓高達800V，因此請用戶在進行繞制時需要充分考慮并防止漏電等危急人身安全。

被加熱體：目前大被加熱體直徑已經達到2m，長度超過20m，單個加熱體使用數量多達30臺，并工作正常。

 4位數碼管顯示板說明

1、          顯示：
1.1     4位數碼管：用于顯示各種參數。當功能指示燈點亮?xí)r，顯示當前參數。
1.1.1      待機時，顯示“----”。
1.1.2      正常工作時，顯示“-5- ”.
1.1.3      出錯時，顯示“E x ”.出錯代碼見附件。
1.1.4      當顯示處于查看狀態時，顯示對應參數。
1.2     LED指示燈:
1.2.1 LED1~LED4:待定。
1.2.2 LED5:故障指示燈。正常工作時不亮。出錯時閃爍。
1.2.3 LED6:工作狀態指示燈。待機時，閃爍。正常工作時常亮。
1.2.4LED7:顯示生產日期.前2位顯示年，后2位顯示周。
1.2.1      LED8：顯示軟件版本號。
2、          按鍵：
2.1 SW1:功能選擇鍵。短按此鍵，顯示從正常工作顯示狀態轉為參數查看狀態。每按一次，顯示狀態改變一次。重復按下時，在各顯示狀態下，輪流切換。
2.2 SW2~SW4:待定。
附:出錯代碼說明。


序號       代碼  指示燈/蜂鳴器   數碼管           描述
1            01H        1短               ;E0         /電壓低
2            02H        2短               ;E1         /電壓高
3            03H        3短               ;E2         /頻率低
4            04H        4短               ;E3         /頻率高
5            10H        1長               ;E4         /付溫傳感器異常
6            11H         1長1短        ;E5         /缺相
7            12H        1長2短        ;E6/        外部故障
8            13H        1長3短        ;E7         /主溫度傳感器異常
9            14H        1長4短        ;E8         /主溫度超高
10           20H        2長           ;E9         IGBT傳感器異常
11           21H        2長1短        ;EA         /主溫度超低
12           22H        2長2短       ;EB         /IGBT超溫
13           23H        2長3短        ;EC         /電流小
14           24H        2長4短        ;ED         /電流大
15           30H        3長             ;EE         流量異常
16           31H        3長1短        ;EF         /保留























30-50KW全橋電磁加熱控制器



380VAC   50Hz /60HZ
 電壓適應范圍：300V-450V
額定功率：根據工件加溫要求
工作頻率：14-28KHz  段15-22KHz
安全工作環境溫度：-20℃-45℃;
工作濕度：≤95%
熱效率≥95%
基本性能概述：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
有缺相保護功能
有IGBT過流保護功能
有IGBT過溫保護功能
有加熱線圈短路保護功能
全橋串聯諧振電路拓?fù)?抗干擾能力強
采用高性能IGBT驅動芯片驅動
自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路精確控制在弱感性區高效率工作
數臺機芯并聯安裝在同一個加熱管上,互不干擾
節電效果好:與目前采用的電熱圈相比,節電可達30%以上
安裝方便:可接桶型和平盤型等等結構方式感應線圈
運行成本低,維修量少,產品保修1年,終生維護
產品尺寸：機殼長450*寬305*高190
產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離1.5-3厘米（特殊材料要特殊調試）
30KW所接鋼質感量約280-330uH,鐵質300-350 uH，感應線圈線徑不小于16平方毫米，電流4，線約41-46米
 40KW所接鋼質感量約190-220uH,鐵質220- 250uH，感應線圈線徑不小于25平方毫米，電流60A線-約41–46米
50KW所接鋼質感量約150-200uH,鐵質170-220 uH，電流7，線約41-46米。線不小于25平方，線徑可以采用多根并聯獲得

1顯示：
1.1     4位數碼管：用于顯示各種參數。當功能指示燈點亮?xí)r，顯示當前參數。
1.1.1     待機時，顯示“----”。
1.1.2     正常工作時，顯示“-5- ”.
1.1.3     出錯時，顯示“E x ”.出錯代碼見附件。
1.1.4     當顯示處于查看狀態時，顯示對應參數。
1.2     LED指示燈:
1.2.1 LED1~LED4:待定。
1.2.2 LED5:故障指示燈。正常工作時不亮。出錯時閃爍。
1.2.3 LED6:工作狀態指示燈。待機時，閃爍。正常工作時常亮。
1.2.4LED7:顯示生產日期.前2位顯示年，后2位顯示周。
1.2.1      LED8：顯示軟件版本號。
2.1 SW1:功能選擇鍵。短按此鍵，顯示從正常工作顯示狀態轉為參數查看狀態。每按一次，顯示狀態改變一次。重復按下時，在各顯示狀態下，輪流切換。
2.2 SW2~SW4:待定。
附:出錯代碼明
序號      代碼 指示燈/蜂鳴器  數碼管          描述
1            01H        1短               ;E0         /電壓低
2            02H        2短               ;E1         /電壓高
3            03H        3短               ;E2         /頻率低
4            04H        4短               ;E3         /頻率高
5            10H        1長               ;E4         /付溫傳感器異常
6            11H         1長1短        ;E5         /缺相
7            12H        1長2短        ;E6/       外部故障
8            13H        1長3短        ;E7         /主溫度傳感器異常
9            14H        1長4短        ;E8         /主溫度超高
10           20H        2長              ;E9         IGBT傳感器異常
11           21H        2長1短        ;EA         /主溫度超低
12           22H        2長2短        ;EB         /IGBT超溫
13           23H        2長3短        ;EC         /電流小
14           24H        2長4短        ;ED         /電流大
15           30H        3長              ;EE        流量異常
16           31H        3長1短        ;EF         /保留
 注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小（電感量減小，就是減少線圈匝數，反之，實際上測進線電流，進線電流大，增加線圈匝數，反之）工作頻率在12-28KHz范圍內，保持加熱到所需溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低,同理R上升，母線電壓不變的情況下電流下降是正常的）

工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮; 綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大

產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;  民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中.

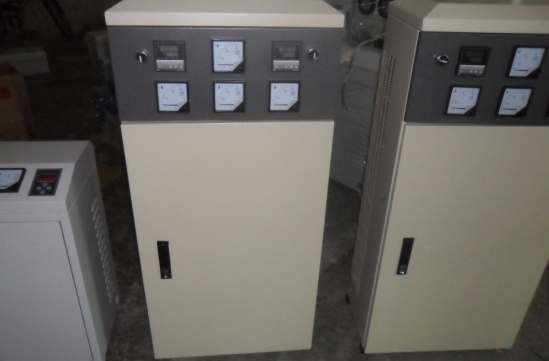

60-100KW全橋電磁加熱控制柜





一、產品電氣規格

1、額定電壓頻率：AC 380V/50Hz

2、電壓適應范圍：310V～430V

3、額定功率：60KW(30～100%可調)



二、環境適應能力

1、溫度：-20℃～50℃；

2、濕度：≤95%



三、基本性能概述

1、電流與電壓特性：恒流輸出；

2、熱效率≥90%；

3、IGBT過熱保溫度：85±5℃；

4、工作頻率：16～30KHz；

5、全橋式串聯諧振，采取美觀實用的銅條搭橋結構；

6、采用國內研制的諧振電容模塊，使電路接線變得簡單；

7、采用日本富士專用IGBT模塊驅動器；

8、采用世界名牌英飛凌IGBT模塊；

9、采用進口高速霍爾傳感器以及高可靠鎖相環跟蹤電路，使主機工作穩定；

10、具有軟啟動加熱/停止模式；

11、自帶簡易數碼顯示操作面板，可以顯示工作頻率、輸入電流、線圈輸出電流大小、IGBT溫度等參數，便于安裝與調試，還可以顯示正常上電時間和加熱工作時間以及出廠日期；

12、可以設置1～255天工作，計時完畢自動關閉，需輸入密碼方可以解除，用戶也可以設置自己的密碼，設置后一定要牢記；

13、支持0～5V PID輸入控制功率接口，可以控制輸出功率為線性工作狀態；

14、外接一個10KΩ電位器可以調功率30％～100％，適用于商用電磁爐等場合；

15、支持外接計算機，可以遠程操控主機工作狀態；

16、具有一個精度為10位溫度檢測口，檢測溫度范圍0～200℃；

17、具有加熱線圈短路保護功能；

18、具有多個線圈疊加功率達200KW(10臺以上)以上同時工作而互不干擾；

19、機箱實物尺寸為：長450*寬400*高210

20、平均無故障時間10000小時以上



四.系統接線說明及示意圖：

1、一個指示燈：正常工作時：指示燈長亮；沒負載或者說不加熱時：指示燈亮0.5S，滅0.5S循環；

2、T－MAIN軟啟動接口；

3、A、B 、C是三相三線制電源輸入；

4、OUT1和OUT2是接加熱線圈；

5、線圈參考參數：云母繞包玻璃纖維編織耐高溫電纜，橫截面25～35mm2電感量為100～120uH，保溫棉厚度約為12～15mm，額定工作電流：80～90A，頻率為：16K～18KHZ.



1、主機要定期除塵，一般2個月除一次，可用軟毛刷或高壓氣槍除塵，以保證儀器內部良好的通風環境。

2、如使用環境是帶有腐蝕性氣體的地方須噴上絕緣清漆?；蛘哂闷渌慕^緣防腐材料。

3、空氣溫度不能大于50℃。
